Tutorial: Sculpties mit Blender (ohne
Skripte) |
Stand:
11.06.2011 |
|||||
Ziel dieses Tutorials: Erstellen einer Vorlage zum schnellen Generieren von Sculpty-Maps aus der Grundform eines Zylinders. Hinweis: Am Ende dieses Tutorial erhälst Du eine Vorlage, die Du als .blend-Datei abspeichern kannst. Wenn Du anschließend Sculpties erstellen möchtest, kannst Du diese Datei als Vorlage verwenden oder den Zylinder und das Material in andere .blend-Dateien einbinden. Alles was Du dann noch machen musst ist, den Zylinder beliebig zu verformen und auf den Button Bake zu klicken - schon hast Du eine Sculpty-Map erstellt. Für die weiteren Schritte benötigst Du:
|
![]() Hinweis:
Bilder können durch Anklicken vergrößert werden! |
|||||
Arbeitsschritte |
Vorschau |
Notizen |
||||
01
-
Blender starten Starte Blender neu, so erhälst Du die Grundeinstellungen von denen dieses Tutorial ausgeht. |
![]() |
![]() |
||||
02
- Würfel entfernen Den Würfel in der Mitte brauchen wir nicht. Da er schon markiert ist, brauchst Du nur Entf drücken und bestätigen, um ihn zu löschen. |
![]() |
|||||
03
- Kreis hinzufügen Nun wollen wir einen Zylinder erstellen. Wichtig ist, dass er in der Höhe aus 33 und im Umfang aus 32 Vertices-Reihen bestehen wird, also insgesamt 33*32=1056 Vertices besitzen wird. Um exakt diese Eigenschaften zu erhalten, empfiehlt es sich, den Zylinder aus einem Kreis zu extrudieren. Erstelle also zuerst einen Kreis. Wähle dazu im Menü ADD > Mesh > Circle. Anmerkung: Die technischen Details, warum diese Eigenschaften gewählt werden müssen, werden auf dieser Website erklärt: Sculpted Prims: Technical Explanation - Second Life Wiki (en). |
![]() |
(evtl. hier andere Maße
wählen, dafür aber mit dem Subsurf-Modifier arbeiten) |
||||
04
- Kreisradius definieren Im dem kleinen neuen Fenster setze den gewünschen Radius auf 5. Bestätige anschließend mit OK. |
![]() |
|||||
05
- Kreis fertig Nun siehst Du den Kreis in der Draufsicht (Top-View). |
![]() |
|||||
06
- Edit Modus einschalten Drücke TAB um in den Bearbeitungs-Modus (Edit-Mode) zu gelangen, welchen wir für die nächsten Schritte benötigen werden. Du siehst nun alle 32 Vertices und die Edges in gelb, was bedeutet, dass sie markiert sind. Lasse sie vorerst markiert. |
![]() |
|||||
07
- Steps Nun wollen wir aus dem Kreis einen Zylinder machen. Das geht ganz praktisch, in dem man den Kreis mehrfach dupliziert, bzw extrudiert. Für unseren Zylinder, der 33 Vertices-Reihen in der Höhe haben soll, fehlen also noch 32 weitere Vertices-Reihen. Trage also im Feld Steps den Wert 32 ein. |
![]() |
|||||
08
-
Keep
Original Da wir den ursprünglichen Kreis behalten wollen, müssen wir dies Blender mitteilen. Drücke also den Button Keep Original. |
![]() |
|||||
09 -
Offset Wir können auch den Abstand (Offset) definieren, welchen wir zwischen den neuen Vertices-Reihen haben möchten. Zu unserem Umfang 5 passt ein Abstand von 1. Trage also im Feld Offset den Wert 0.313 ein. |
![]() |
|||||
10
- Extrudieren ausführen Nach dem Du nun alle Einstellungen vorgenommen hast, kannst Du das Extrudieren ausführen. Drücke dazu den Button Extrude Dup. |
![]() |
|||||
11 -
Anzahl
der
Vertices
kontrollieren Wenn alles richtig geklappt hat, zeigt Dir Blender, dass Dein Objekt 1056 Vertices besteht. |
![]() |
|||||
12 -
In Vorderansicht wechseln Damit Du nun die extrudierten Kreise bzw. den Zylinder sehen kannst wechsle in die Vorderansicht. Drücke dazu im Ziffernblock die 1 (Num1). |
![]() |
|||||
13 -
Zylinder zentrieren Für eine bessere Übersicht ist es praktisch, den Zylinder in der 3D-View zu zentrieren. Drücke einmal den Button Center im Reiter Mesh. |
![]() |
|||||
14
-
Edit-Mode
verlassen Drücke TAB um den Bearbeitungs-Modus (Edit-Mode) zu verlassen. |
![]() |
|||||
15
-
Transform-Properties
aufrufen Rufe die Transform-Properties auf, in dem Du die Taste N drückst. |
![]() |
|||||
16
-
Skalierung
ändern Änder die Skalierung des Objekts wie im Bild gezeigt. |
![]() |
|||||
17 -
Transform-Properties
schließen Schließe die Transform-Properties nun, in dem Du die Taste N drückst. |
![]() |
|||||
18
-
Ansicht vergrößern Um besser sehen und selektieren zu können, vergrößer die Ansicht mit dem Mausrad. |
![]() |
|||||
19
-
Zylinder
umbenennen Benenne das Objekt um, z.B. in Cylinder. |
![]() |
|||||
20
- Edit-Mode
aufrufen Drücke TAB um in den Edit-Mode zu gelangen. |
![]() |
|||||
21 -
Alle Vertices deselektieren In den nächsten Schritten wollen wir anhand des Zylinders eine UV-Map erstellen. Dazu müssen wir die Oberfläche des Zylinders unwrappen, also aufschneiden und auf eine Ebene abbilden - ähnlich wie man es mit Weltkarten macht. Dazu müssen wir zuerst am Zylinder die Nähte (Seam) definieren, einmal für horizontal und einmal für vertikal. Deselektiere alle Vertices indem Du A drückst. |
![]() |
|||||
22 - Oberste Vertices markieren Als horizontale Naht (Seam) werden wir die oberste Vertices-Reihe nehmen. Dazu muss sie markiert werden. Drücke B und ziehe einen Rahmen um die obersten Vertices. |
![]() |
|||||
23 - Horizontale Naht definieren Drücke STRG+E (CTRL+E) und wähle Mark Seam. Damit ist die erste Naht definiert. |
![]() |
|||||
24 -
Alle
Vertices deselektieren Nun wollen wir noch die vertikale Naht definieren. Deselektiere alle Vertices indem Du A drückst. |
![]() |
|||||
25 -
In Top View wechseln Um gleich die richtigen Vertices auswählen zu können, wechsle in die Draufsicht (Top-View). Drücke dazu im Ziffernblock die 7 (Num7). |
![]() |
|||||
26
- Oberste Vertices markieren Als vertikale Naht (Seam) werden wir das oberste Vertice und die dahinter liegenden nehmen. Drücke B und ziehe einen Rahmen um die obersten Vertices. So sind automatisch auch die dahinter liegenden markiert. |
![]() |
|||||
27
- Vertikale Naht definieren Drücke STRG+E (CTRL+E) und wähle Mark Seam. Damit ist die zweite Naht definiert. |
![]() |
|||||
28
- Alle
Vertices deselektieren Wenn Du nun mit A alles deselektierst, siehst Du die Nähte in orange. |
![]() |
|||||
29
- Normals einschalten Zwischen den Vertices liegen die Flächen (Faces), welche eine Orientierung besitzen, quasie eine Richtung in welche die Fläche zeigt. Blender setzt oft diese sogenannten Flächennormalen (Face normals) falsch. In unserem Fall sollen sie alle nach außen zeigen. Um sie zu kontrollieren und sichtbar zu machen, lasse sie Dir anzeigen, indem Du unten im Reiter Mesh Tools More den Button Draw Normals aktivierst. Anmerkung: Falls der Reiter Mesh Tools More nicht zu sehen ist, weil er rechts aus dem Fenster ragt, schließe die zwei Panels mit den Reitern Multires und Modifiers, wie im Bild gezeigt. |
![]() |
|||||
30
- Normals verlängern Die Normals sind kaum sichtbar weil zu kurz, aber Du kannst sie verlängern. Setze dazu NSize auf 1. |
![]() |
|||||
31
- Alle
Vertices selektieren Nun siehst Du vermutlich, dass einige Normals nach außen zeigen, einige aber nach innen. Wir wollen aber, dass sie alle nach außen zeigen. Selektiere zunächst alle Vertices, in dem Du A drückst. |
![]() |
|||||
32
- Normals nach außen
wenden Blender besitzt eine Funktion, welche die Normals neu berechnet und nach außen wendet. Um sie aufzurufen drücke STRG+N (CTRL+N). Wähle dann in dem kleinen Fenster Recalculate Normals Outside. Alternativ findest Du diese Funktion auch, wenn Du Space drückst und dann im Menü Edit > Normals > Recalculate Outside. |
![]() |
|||||
33
- Normals
ausschalten Nun zeigen alle Normals nach außen. Die Anzeige der Normals kannst Du nun also deaktiveren, in dem Du noch einmal aufButton Draw Normals klickst. |
![]() |
|||||
34
- In Front View wechseln Drücke dazu im Ziffernblock die 1 (Num1). |
![]() |
|||||
35
- Oberes Fenster halbieren Nun solltest Du die 3D-Ansicht, in dem der Zylinder zu sehen ist, halbieren, um gleichzeitig den UV/Image Editor anzeigen zu lassen. Bewege dazu Deine Maus auf die Linie zwischen 3D-Ansicht oben und Button Windows unten. Du solltest einen Doppelpfeil sehen. Klicke dann mit der rechten Maustaste (RMB) und wähle im Menu Split Areas. Bewege nun Deine Maus in die 3D-Ansicht und klicke mit der linken Maustaste (LMB). |
![]() |
|||||
36
- UV/Image
Editor öffnen Lasse Dir im rechten Fenster den UV/Image Editor anzeigen, in dem Du auf den gezeigten Button klickst und den entsprechenden Menüeintrag auswählst. |
![]() |
|||||
37
- Unwrappen Nun kommt das Unwrappen (auspacken). Vergleichbar ist dieser Vorgang mit dem abrollen einer Karte auf einem Globus auf eine ebene Karte. Also die Oberfläche eines räumlichen Objekts in eine Ebene umwandeln. Dazu einfach U wie Unwrap drücken. Im folgenden Dialog wähle Cylinder From View. |
![]() |
|||||

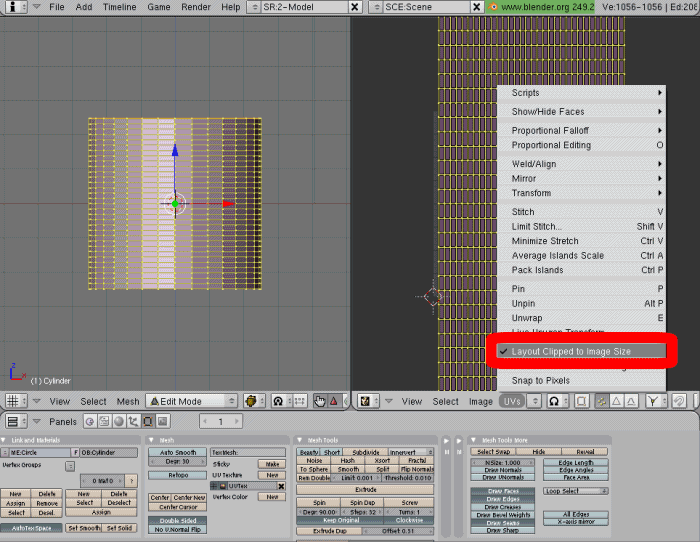

38
- Layout
Clipped To Image Size aktivieren Diese Funktion ist sehr praktisch, da sie beim Einpassen des UV-Meshs verhindert, dass das Mesh beim Strecken und Verschieben über den Bildrand hinaus ragt. |
![]() |
|||||
39
- UV-Map grob einpassen Das UV-Mesh ist sehr lang, daher ist es etwas umständlich, es zu einer quadratischen Fläche zu verformen. Aber wenn du abwechselnd mit G das Mesh nach oben schiebst und mit S verkleinerst, klappt es schließlich doch. Mit S-X kannst Du das Mesh in der Breite verändern, mit S-Y in der Höhe. Exakt muss das Resultat noch nicht sein. Anmerkung: Der Zylinder besteht aus 32*33=1056 Vertices. Das UV-Mesh besteht nun aber aus 33*33=1089 Vertices. Das kommt daher, dass die Vertices der vertikalen Naht in der Mantelfläche des Zylinders nun im UV-Mesh doppelt vorhanden sind. Zwischen diesen Vertices liegen 32*32 UV-Faces. Also eine quadratische Fläche, wie sie für eine Sculpty-Map benötigt wird. Die entgültige Größe der Sculpty-Map wird weiter unten definiert. |
![]() |
|||||

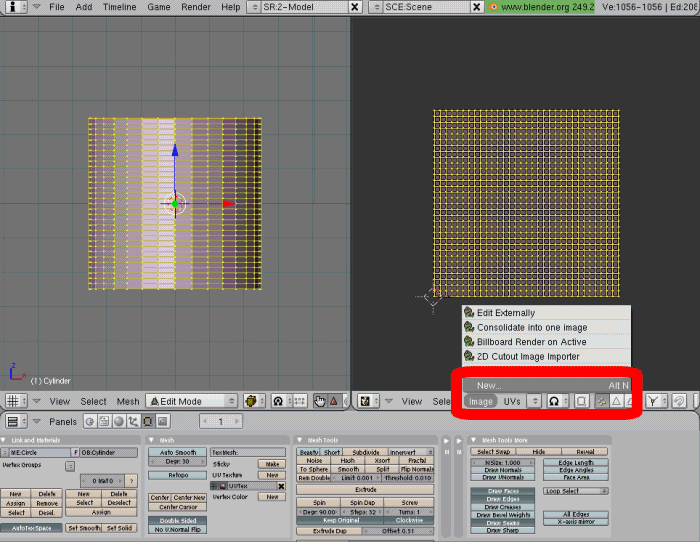

40
- Neues Image erstellen Für eine exakte Ausrichtung erstellen wir uns nun ein Image mit 32*32 Pixel und richten dann die Vertices des UV-Meshs an den Pixeln aus. Klicke dazu im Menü des UV/Image-Editors auf Image und dann auf New.... |
![]() |
|||||
41
-
Parameter
des
Images eingeben Setze in dem kleinen Fenster New Image Width und Height auf 32 und bestätige mit OK. |
![]() |
|||||
42
-
UV-Mesh
größer
zoomen Mit Mouse-Scrollrad |
![]() |
|||||
43
- Snap To Pixels aktivieren Damit die Faces der UV-Map exakt über den Pixeln des neuen Images abgelegt werden können, brauchen wir aus dem Menü UVs die Funktion Snap To Pixels. Aktiviere sie. |
![]() |
|||||
44
- UV-Map sauber einpassen Wenn Du jetzt S klickst und die UV-Map verkleinerst und wieder vergrößerst, wirst Du sehen, dass die Vertices exakt zwischen den Pixeln des Images einrasten. Vergrößere die UV-Map bis sie das ganze Image ausfüllt. |
![]() |
|||||
45
- Neues Image erstellen Da wir die endgültige Sculpty-Map in 64*64 Pixeln haben möchten, erstellen wir wieder ein neues Image. Das vorherige war nur zum Ausrichten. Klicke also im Menü des UV/Image-Editors auf Image und dann auf New.... |
![]() |
|||||
46 - Parameter des Images eingeben Setze in dem kleinen Fenster New Image Width und Height auf 64 und bestätige mit OK. Damit ist nun der Zylinder exakt auf das Image abgebildet. |
![]() |
|||||
47
-
UV-Mesh
kleiner
zoomen Mit Mouse-Scrollrad |
![]() |
|||||
48
- In die Material-Buttons
wechseln Im folgenden geben wir dem Zylinder ein Material mit Texturen für die Farben Rot, Grün und Blau. Sie stehen für die Achsen x,y und z. Z.B. wird Rot die Verformung des Zylinders entlang der x-Achse repräsentieren, Grün die y-Achse und Blau die z-Achse. Wechsle also zunächst mit F5 in die Material Buttons. |
![]() |
|||||
49
- Neues Material erstellen Jetzt brauchen wir ein neues Material, klicke also auf Add New. |
![]() |
|||||
50
- Material umbenennen Gib dem Material einen eindeutigen Namen, z.B. SculptyMap. |
![]() |
|||||
51
- VCol Paint aktivieren Jetzt noch im Feld Material den Button VCol Paint drücken. Damit wird Blender angewiesen die Basisfarbe, eingestellt im Material-Panel unter Col, zu überschreiben. Blender wird nun beim Baken der Sculpty-Map die Texturen verwenden, die wir gleich anlegen werden. Anmerkung: Zudem kannst Du später im Vertex Paint-Modus direkt auf Deinem Zylinder malen und es als Textur baken lassen. |
![]() |
|||||

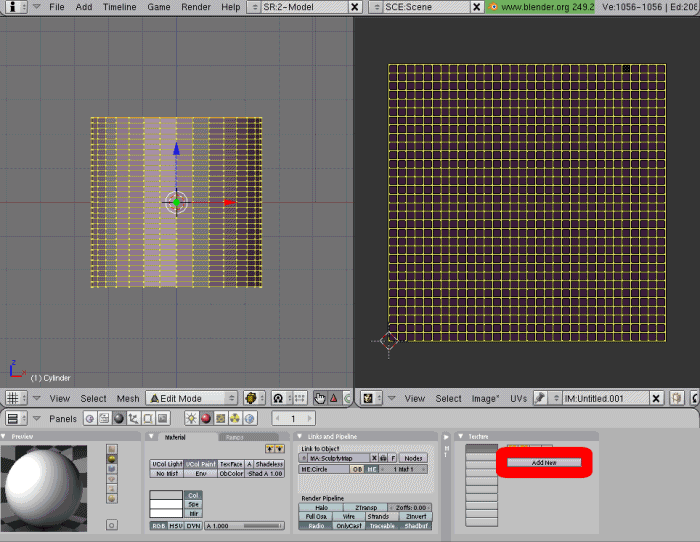

52
- Erste Textur anlegen Ganz rechts siehst Du ein Reiter Texture. Wir brauchen für jede Achse eine Farbe, also insgesamt 3 Texturen. Klicke auf Add New und erzeugen damit die erste Textur. Anmerkung: Falls der Reiter Texture nicht komplett zu sehen ist, weil er rechts aus dem Fenster ragt, schließe das Panel mit den Reitern Shaders, Mirror Transp und SSS, wie im Bild gezeigt. |
![]() |
|||||
53
- Erster Textur einen
Namen geben. Gib der Textur einen eindeutigen Namen, z.B. xRed. |
![]() |
|||||
54
- In Reiter Map
Input wechseln Gehe in den Reiter Map Input. |
![]() |
|||||
55
- X-Achse definieren Setze die kleinen Buttons wie im Bild gezeigt. |
![]() |
|||||
56
- In Reiter Map
To wechseln Gehe in den Reiter Map To. |
![]() |
|||||
57
- Farbe Rot definieren Stelle die Farbe Rot wie im Bild gezeigt ein. |
![]() |
|||||
58
- Texture
Blending Mode ändern Aktiviere den Texture-Blending-Modus Add. Damit wird diese Textur/Farbe mit den anderen zwei addiert. Anmerkung: Der Modus ADD bedeutet, dass die RGB-Werte addiert werden. Damit kann das Ergebnis nur heller werden und Verformungen des Zylinders werden in Helligkeitsunterschiede übernommen. |
![]() |
|||||
59
- In Reiter Texture
wechseln Diese Textur ist fertig. Um eine weitere anzulegen, gehe zurück inden Reiter Texture. |
![]() |
|||||
60
- Nächsten Textur-Channel auswählen Die erste Textur wurde automatisch im ersten Textur-Channel angelegt. Die zweite Textur legen wir im zweiten Channel an. Aktivere also das leere Feld unter xRed. |
![]() |
|||||
61
- Zweite Textur anlegen Klicke auf Add New und erzeugen damit die zweite Textur. |
![]() |
|||||
62
- Zweiter Textur einen Namen geben. Gib der Textur einen eindeutigen Namen, z.B. yGreen. |
![]() |
|||||
63
- In
Reiter Map Input wechseln Gehe in den Reiter Map Input. |
![]() |
|||||
64
-
Y-Achse definieren Setze die kleinen Buttons wie im Bild gezeigt. |
![]() |
|||||
65
- In Reiter Map To wechseln Gehe in den Reiter Map To. |
![]() |
|||||
66 -
Farbe Grün definieren Stelle die Farbe Grün wie im Bild gezeigt ein. |
![]() |
|||||
67
- Texture
Blending Mode ändern Aktiviere den Texture-Blending-Modus Add. Damit wird diese Textur/Farbe mit den anderen zwei addiert. |
![]() |
|||||

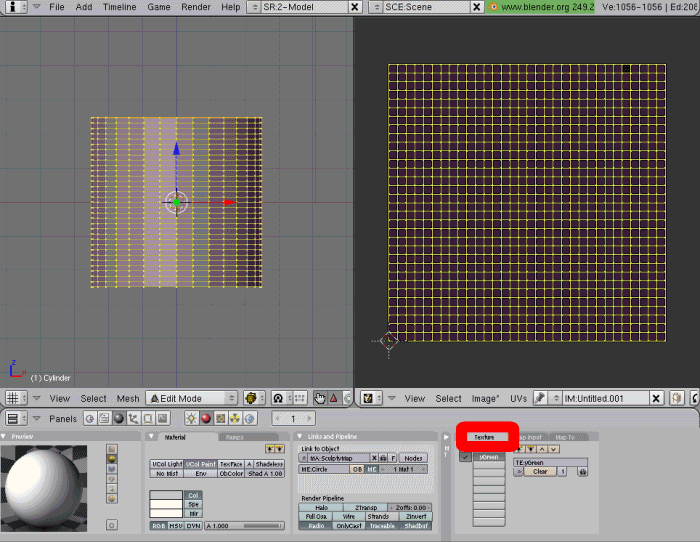

68 -
In Reiter Texture wechseln Diese Textur ist fertig. Um eine weitere anzulegen, gehe zurück inden Reiter Texture. |
![]() |
|||||
69
- Nächsten Textur-Channel auswählen Die erste Textur wurde automatisch im ersten Textur-Channel angelegt. Die zweite Textur legen wir im zweiten Channel an. Aktivere also das leere Feld unter xRed. |
![]() |
|||||
70
- Dritte Textur anlegen Klicke auf Add New und erzeugen damit die dritte Textur. |
![]() |
|||||
71
- Dritter Textur einen Namen geben. Gib der Textur einen eindeutigen Namen, z.B. zBlue. |
![]() |
|||||
72
- In
Reiter Map Input wechseln Gehe in den Reiter Map Input. |
![]() |
|||||
73
- Z-Achse definieren Setze die kleinen Buttons wie im Bild gezeigt. |
![]() |
|||||
74
- In Reiter Map To wechseln Gehe in den Reiter Map To. |
![]() |
|||||
75
- Farbe Blau definieren Stelle die Farbe Blau wie im Bild gezeigt ein. |
![]() |
|||||
76
- Texture
Blending Mode ändern Aktiviere den Texture-Blending-Modus Add. Damit wird diese Textur/Farbe mit den anderen zwei addiert. |
![]() |
|||||
77 -
In die Texture-Buttons
wechseln Nun müssen wir den Texturen noch beibringen, dass sie die Farben entsprechend der Zylinder-Koordinaten überblenden, also von hell nach dunkel. Gehe dazu in die Texture-Buttons mit F6. |
![]() |
|||||
78
- Texture-Typ
auswählen Im Reiter Texture siehst Du wieder die soeben angelegten Texturen in den Channels. Die Textur zBlue ist selectiert. Stelle rechts daneben den Texture-Type auf Blend um. |
![]() |
|||||
79
- Textur yGreen auswählen Selektiere nun den nächsten Texture-Channel yGreen. |
![]() |
|||||
80
- Texture-Typ
auswählen Stelle rechts daneben den Texture-Type auf Blend um. |
![]() |
|||||
81
- Textur xRed auswählen Selektiere nun den nächsten Texture-Channel xRed. |
![]() |
|||||
82
- Texture-Typ
auswählen Stelle rechts daneben den Texture-Type auf Blend um. |
![]() |
|||||
83
- In die Scene-Buttons
wechseln Nun hast Du Deinem Zylinder ein Material zugewiesen, welches es Dir ermöglicht, die Form des Zylinders in eine planare UV-Map zu baken, die Du dann als Sculpty-Map verwenden kannst. Das abschließende Baken machen wir in den Scene-Buttons, die Du mit F10 erreichst. |
![]() |
|||||
84
- In den Reiter Bake wechseln Im Reiter Bake findest Du alle benötigten Funktionen. Wechsle dort hin. |
![]() |
|||||
85
- Bake-Modus wählen Wir haben oben drei Texturen angelegt, die wir nun baken wollen. Dies kannst Du Blender mitteilen, in dem Du den Button Textures aktivierst. |
![]() |
|||||
86
- Option Clear
aktivieren Aktiviere den Button Clear. Dadurch wird das Image im UV/Image-Editor vor dem Baken auf schwarz gesetzt. Auf das eigentliche Resultat hat dies keinen Einfluss; es ist nur praktisch, falls der Bake-Vorgang lange dauert und man Zuschauen will. Zudem lassen sich eventuelle Fehler nach mehrmaligen Baken besser lokalisieren. Bei der gewählen Auflösung von 64*64 Pixeln läuft der Bake-Vorgang allerdings sehr schnell. |
![]() |
|||||
87
- Margin deaktivieren Setze Margin auf 0. Damit hast Du verhindert, dass die UV-Map nach dem Baken um die eingestellten Pixel vergößert wird. Da wir eine exakte Sculpty-Map brauchen, würde dies nur stören. |
![]() |
|||||
88
- UV-Map baken Drücke nun den Button Bake. Nach einem kurzem Augenblick sollte im UV/Image-Editor die UV-Map wie im Bild rechts zu sehen sein. Anmerkung: Falls Du das Objekt später verformst und beim Baken schwarze Dreicke in der UV-Map hast, liegt dies wahrscheinlich daran, dass mehrere Vertices sehr dich beieinander liegen. Das kommt z.B. bei den Polen einer Kugel/Sphere vor, weil eine Hälfte der Quads kein Licht bekommt, bevor die Quads dann in Tris umgewandelt werden. Um das Problem zu beheben markiere die betreffenden Vertices und drücke W > SMOOTH. Das öffnet die Pole ein wenig. Wenn Du mit dem Baken fertig bist kannst Du mit STRG+Z der Vorgang rückgängig machen. |
![]() |
|||||
89
- Vorlage speichern Speicher Deine Vorlage nun ab, z.B. als template.blend. In Zukunft brauchst Du nur diese Vorlage öffnen, in der 3D-View den Zylinder wie gewünscht verformen und dann wieder Baken. Die gebakte UV-Map speicherst Du dann als TGA-Datei ab und lädst sie mit 'verlustloser Kompression' nach Second Life oder OpenSimulator hoch. Fertig. Alternativ kannst Du das Template hier herunterladen: template.blend Anmerkung: Dieses Tutorial werde ich noch weiter optimieren und erweitern. |
||||||
http://wiki.blender.org/index.php/Doc:Manual/Materials/Vertex_Paint |
||||||
90
-
Weitere Vorlagen erstellen: Gehe nun das Tutorial auch für andere Grundformen durch. Das für den Zylinder erstellte Material kannst Du dann einfach mitverwenden, so ersparst du dir viel Arbeit. Hier als Beispiel ein paar Angaben bzgl. einer Sphere: 32*34 Pole entfernen => 1056 Vertices Front-View Alle Vertices markieren Kugel einmal nach rechts drehen (Num6) Unwrappen: Sphere from View Layout Clipped to Image Size einpassen Neues Image: 32*32px Snap to Pixels |
||||||
Lob & Tadel bitte über das
Kontakt-Formular auf www.torsten-funk.de. |
