Tutorial: Materialien - Multiple Materialien
Stand: 07.01.2009
Blender-Version: 2.33a
Autor:
Torsten Funk
Website:
www.torsten-funk.de
Download: tutorial.zip
PDF-Version:
tutorial.pdf
Die meisten Objekte sind aus mehreren einzelnen zusammengesetzt. Sie können einzeln modelliert werden, so dass jedes einzelne Objekt sein eigenes Material erhält.

Manchmal kann es aber nützlich sein, ein Objekt nicht zusammenzusetzen, sondern nur aus einem einzelnen Drahtgittermodell (Mesh), welches verschiedene Materialien enthält.

Arbeitsschritte
Screenshots
Render
01 - Vorbereitungen

Lade Dir zuerst diese Vorlage herunter und speichere sie auf Deiner Festplatte: template.blend

Diese Vorlage ist gegenüber einer leeren Blenderdatei nur minimal verändert.


02 - Das Objekt:

Nach dem Öffnen der Vorlage sehen wir, dass dort bereits ein Objekt vorhanden ist. Die drei Flächen des Objektes wollen wir nun mit jeweils verschiedenen Materialien versehen.
Vorlage
03 - Um besser verstehen zu können, wie Blender mit Objekten, Meshes und Materialien umgeht, ist es sehr hilfreich, sich ein wenig mit dem OOPS-Schemata vertraut zu machen. Drücke Shift-F9 während sich Dein Mauszeiger im 3D-Fenster befindet.

Im OOPS-Schemata siehst du ein Symbol für unser Mesh namens 'Cube'.
Vorlage
04 - Für das Mesh 'Cube' müssen wir jetzt ein Material erstellen. Wechsel dazu in die Material-Buttons mit F5.
Vorlage
05 - Drücke hier im Reiter 'Material' den Button 'Add New'.


Vorlage

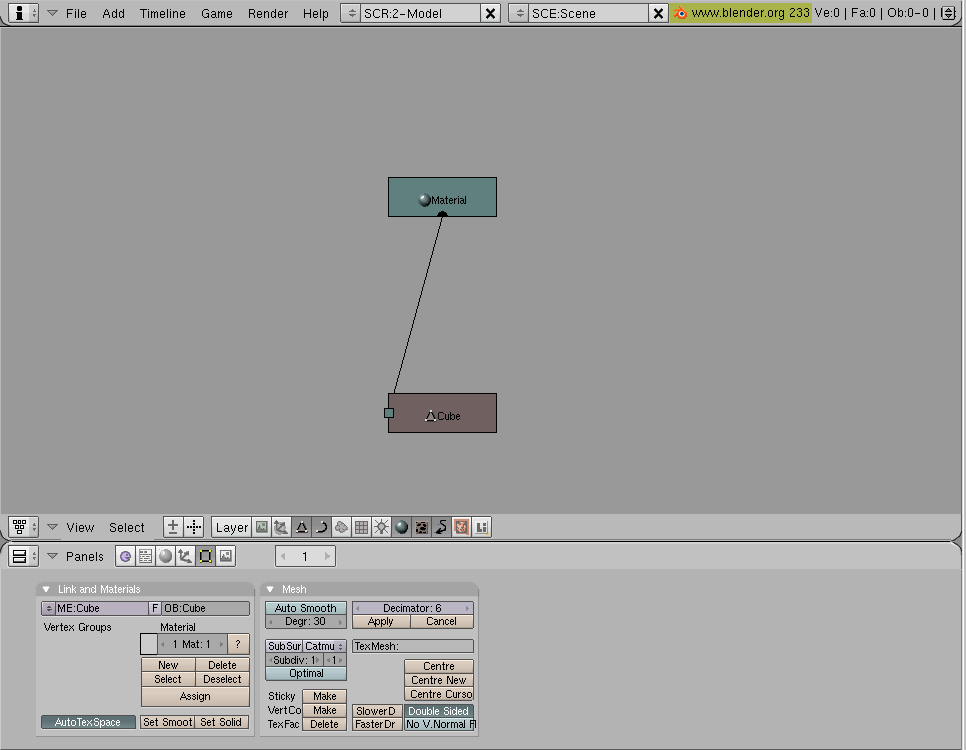

06 - Blender erstellt jetzt ein Material namens 'Material' welches mit dem Mesh 'Cube' verknüpft ist.

Das kann man zum einem im Reiter 'Material' (ME: Cube) aber auch im OOPS-Schemata ablesen, denn dort ist ein neues Symbol namens 'Material' entstanden.


Vorlage
07 - Um drei verschiedene Materialien zu erhalten, die wir mit dem Mesh verknüpfen können, müssen wir das vorhandene splitten. Gehe dazu in die Edit-Buttons mit F9.
Vorlage
08 - Drücke hier 2 mal den Button 'New' im Reiter 'Link and Materials'.


Vorlage
09 - Im Reiter 'Link and Materials' kann man ablesen, dass das Material mit Namen 'Material' mit dem Mesh 'Cube' verknüpft ist (ME: Cube). Ferner existieren nun drei Material-Indizes von welchen aktuell der dritte ausgewählt ist (3 Mat: 3).


Vorlage
10 - Wechsel wieder in die Material-Buttons mit F5.
Vorlage
11 - Wähle im Reiter 'Material' das erste der drei Materialien im Index aus. Drücke dazu auf die kleinen Pfeile bis die Anzeige '3 Mat 1' lautet.


Vorlage
12 - Der Button mit der '3' neben dem Namensfeld für Materialien zeigt an, dass auf dieses Material drei Verweise existieren bzw. dass das Material von drei Objekten benutzt wird.



Da wir drei separate Materialien benötigen, die mit dem Mesh 'Cube' verlinkt sind, müssen wir diese drei aufsplitten. Um ein erstes Material abzuspalten klicke den Button '3' und bestätige die Frage 'OK?' mit 'Single User'.
Vorlage

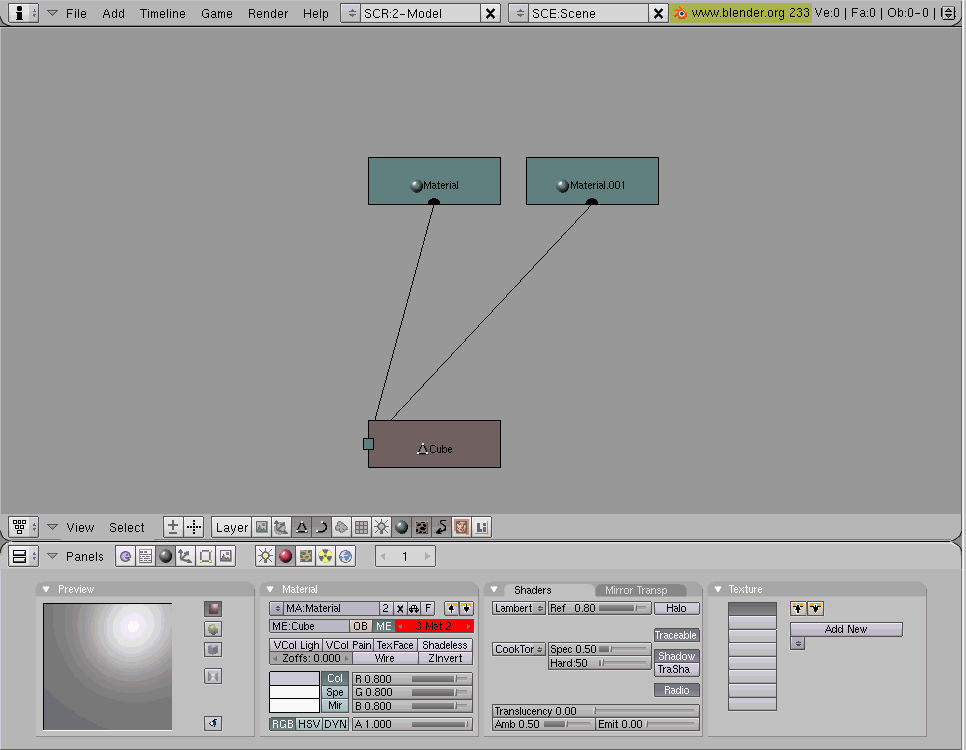

13 - Jetzt gibt es zwei Materialien, die mit dem Mesh 'Cube' verlinkt sind: 'Material' und 'Material.001'.



Spielt man ein wenig mit den Pfeilen im Material-Index, erkennt man folgende neue Zuweisungen:

  • 3 Mat 1 entspricht Material.001
  • 3 Mat 2 entspricht Material
  • 3 Mat 3 entspricht Material

Demnach sind der zweite und dritte Verweis noch miteinander verbunden.
Vorlage
14 - Um ein weiteres Material abzuspalten muss erst eines der beiden Materialien angewählt werden, welche noch zusammenhängen. Drücke dazu auf die kleinen Pfeile bis die Anzeige '3 Mat 2' lautet.


Vorlage
15 - Der Button mit der '2' neben dem Namensfeld für Materialien zeigt an, dass auf dieses Material zwei Verweise existieren bzw. dass das Material von zwei Objekten benutzt wird.



Klicke den Button '2' und bestätige die Frage 'OK?' mit 'Single User'.
Vorlage
16 - Jetzt gibt es drei Materialien, die mit dem Mesh 'Cube' verlinkt sind: 'Material', 'Material.001' und 'Material.002'.



Spielt man ein wenig mit den Pfeilen im Material-Index, erkennt man folgende neue Zuweisungen:

  • 3 Mat 1 entspricht Material.001
  • 3 Mat 2 entspricht Material.002
  • 3 Mat 3 entspricht Material

Demnach ist jede Verknüpfung einem anderen Material zugewiesen.
Vorlage
17 - Jetzt geht es daran, den drei Materialien jeweils verschiedene Farben und eindeutige Namen zu geben. Der Übersicht halber fangen wir mit dem ersten Material im Index an. Drücke dazu auf die kleinen Pfeile bis die Anzeige '3 Mat 1' lautet.


Vorlage
18 - Bewege die Regler für die RGB-Farben so, dass sie ein kräftiges Rot ergeben (R:1.0 / G:0.0 / B:0.0).


Vorlage
19 - Wenn Du auf den Button mit dem kleinen Auto klickst, vergibt Blender dem Material automatisch einen Namen. Der gewählte Name ist abhängig von der eingestellten Farbe.


Vorlage
20 - Blender hat dem Material den Namen 'Red' gegeben. Zu sehen ist das nicht nur im Reiter 'Material', sondern auch im OOPS-Schemata.


Vorlage
21 - Drücke auf die kleinen Pfeile bis die Anzeige '3 Mat 2' lautet.


Vorlage
22 - Bewege die Regler für die RGB-Farben so, dass sie ein kräftiges Grün ergeben (R:0.0 / G:1.0 / B:0.0).


Vorlage
23 - Klicke auf den Button mit dem kleinen Auto.


Vorlage
24 - Drücke auf die kleinen Pfeile bis die Anzeige '3 Mat 3' lautet.


Vorlage
25 - Bewege die Regler für die RGB-Farben so, dass sie ein kräftiges Grün ergeben (R:0.0 / G:0.0 / B:1.0).


Vorlage
26 - Klicke auf den Button mit dem kleinen Auto.


Vorlage
27 - Nun müssen wir noch die erzeugten Materialien den einzelnen Flächen unseres Objektes zuweisen. Gehe dazu wieder zurück in das 3D-Fenster mit Shift-F5.
Vorlage
28 - Damit Du sofort siehst, wie sich Deine Zuweisungen der Materialien auswirken, wechsle am besten in den Solid-Mode. Drücke dazu die Taste 'D'  und wähle in der Auswahlbox 'OpenGL Solid'.

Vorlage
29 - Wechsel mit F9 in die Edit-Buttons.
Vorlage
30 - Wechsel mit Tab in den Edit-Modus.
Vorlage
31 - Wähle die vier Vertices der Fläche oben links aus. Am schnellsten geht das, wenn du erst 'B' drückst und dann mit der Maus einen Rahmen um die vier Vertices ziehst.
Vorlage
32 - Wähle im Reiter 'Link and Materials' das erste der drei Materialien im Index aus. Drücke dazu auf die kleinen Pfeile bis die Anzeige '3 Mat 1' lautet.


Vorlage
33 - Um die Zuweisung des ersten Materials an die Fläche zwischen den vier Vertices abzuschliessen, drücke im Reiter 'Link and Materials' den Button 'Assign'.


Vorlage
34 - Drücke die Taste 'A' während der Mauszeiger im 3D-Fenster ist, damit alle bisher ausgewählten Vertices deselektiert werden.

Vorlage
35 - Wähle die vier Vertices der Fläche oben rechts aus. Vorlage
36 - Wähle im Reiter 'Link and Materials' das zweite der drei Materialien im Index aus. Drücke dazu auf die kleinen Pfeile bis die Anzeige '3 Mat 2' lautet.


Vorlage
37 - Drücke im Reiter 'Link and Materials' den Button 'Assign'.


Vorlage
38 - Deselektiere alle Vertices mit Taste 'A'. Vorlage
39 - Wähle die vier Vertices der unteren Fläche aus. Vorlage
40 - Wähle im Reiter 'Link and Materials' das dritte Material
aus.


Vorlage

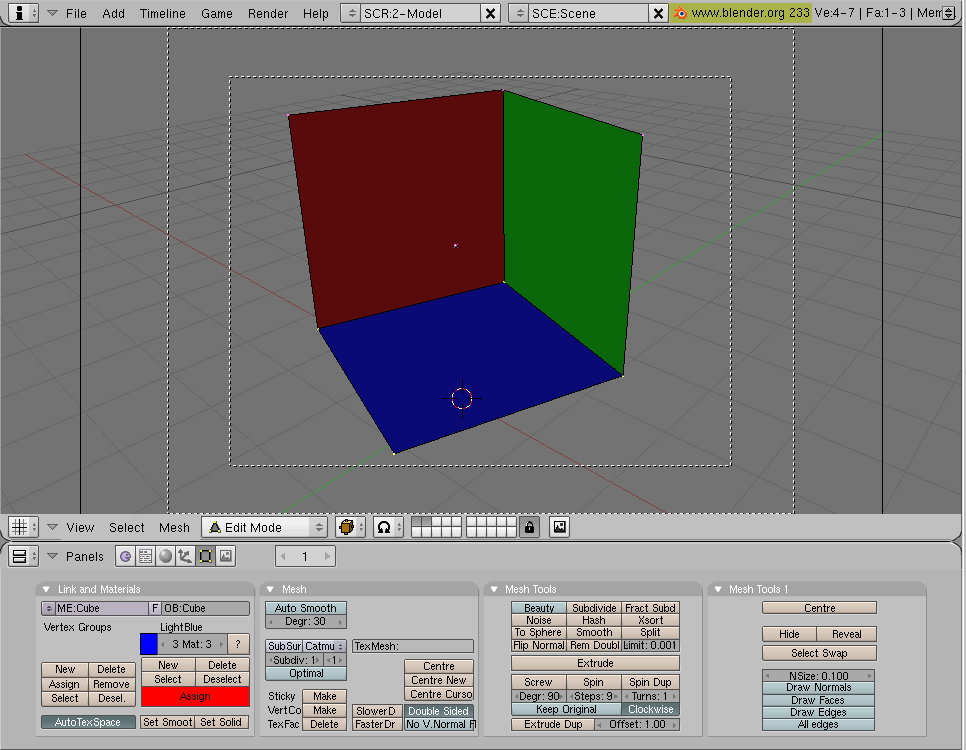

41 - Drücke im Reiter 'Link and Materials' den Button 'Assign'.


Vorlage

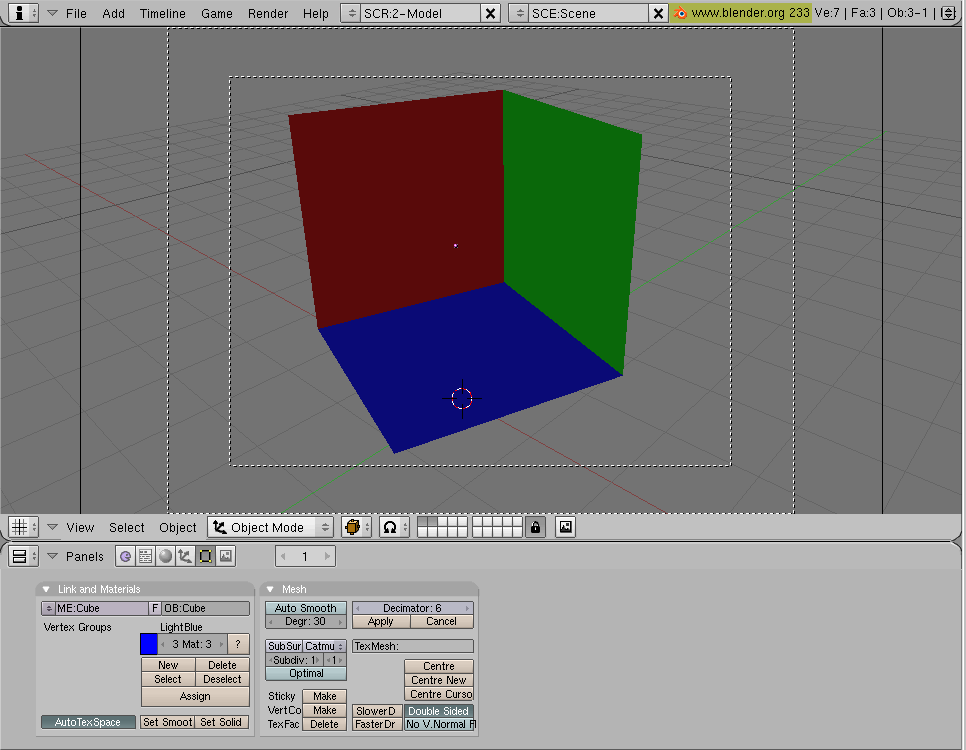

42 - Verlasse mit Tab den Edit-Modus.
Vorlage
Fertig!
